★06,FR11可调式流量开关,流量开关,电子式流量开关,热导式流量开关,热制式流量开关,气液式流量开关,流量传感器,流量控制器,流量变送器,热导示流器,热导式流量控制器@FR11流量开关

▲工作原理:

FR11式流量开关是基于热式原理,在封闭的探头内包含两个铂热电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。

▲产品特点:。

无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。

▲应用范围:

气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流监测以及泵的空转保护。

▲行业应用:汽车制造,电力,食品饮料,航空航天,航海轮船,石油化工,冶金,纺织,烟草,机械,造纸,印刷,轨道交通,物流,水泥建材,造船,电线及电缆制造,采矿,市政,包装,精密机械,智能系统,电子科技,食品机械,机电控制,船舶机械,机电设备,传动机械,自动化控制设备,工业装备,过程控制,
▲公司介绍:创始于2003年总部在上海,专业生产制造各类流量,压力,温度,液位系列产品
▲合作方式:品牌代理,标件现货,贴牌定制,代工生产,OEM贴牌,ODM定制
▲产研方向:致力于工业流体传感器与控制器的产线生产与技术研发
▲企业标语:打造一流的过程传感器与控制器制造商
▲公司优势:完善设计和生产技术、全系产线和质量成熟的销售服务网络
▲主打品牌:XIDE新西德传感器

788.00
¥788.00
¥788.00
¥788.00
重量:0.00KG
数量:
(库存12888)
立即购买
加入购物车
商品参数
  • ▶ FR11:FR11-G12HDPRQ
  • ▶ FR11:FR11-G12HDPRC
  • ▶ FR11:FR11-G12HDPNQ
  • ▶ FR11:FR11-G12HDNRQ
  • ▶ FR11:FR11-G12HDNRC
  • ▶ FR11:FR11-G12HDNNQ
  • ▶ FR11:FR11-G12HDNNC
  • ▶ FR11:FR11-G12HDANC
  • ▶ FR11:FR11-G12HDCNC
  • ▶ FR11:FR11-G12HDCRQ
  • ▶ FR11:FR11-G12HDCRC
  • ▶ FR11:FR11-G12HDCNQ
  • ▶ FR11:FR11-G12HDARQ
  • ▶ FR11:FR11-G12HDARC
  • ▶ FR11:FR11-G12HDANQ
  • ▶ FR11:FR11-G12HWPRQ
  • ▶ FR11:FR11-G12HWPRC
  • ▶ FR11:FR11-G12HWPNQ
  • ▶ FR11:FR11-G12HWPNC
  • ▶ FR11:FR11-G12HWCNC
  • ▶ FR11:FR11-G12HWNNC
  • ▶ FR11:FR11-G12HWNRQ
  • ▶ FR11:FR11-G12HWNRC
  • ▶ FR11:FR11-G12HWNNQ
  • ▶ FR11:FR11-G12HWCRQ
  • ▶ FR11:FR11-G12HWCRC
  • ▶ FR11:FR11-G12HWCNQ
  • ▶ FR11:FR11-G12HWARQ
  • ▶ FR11:FR11-G12HWARC
  • ▶ FR11:FR11-G12HWANQ
  • ▶ FR11:FR11-G12HWANC
  • ▶ FR11:FR11-G14HDNNC
  • ▶ FR11:FR11-G14HDPNC
  • ▶ FR11:FR11-G12HDCRC30
  • ▶ FR11:FR11-R12HDPRQ
  • ▶ FR11:4-20毫安1500
商品描述

▲工作原理:

FR11式流量开关是基于热式原理,在封闭的探头内包含两个铂热电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。

▲产品特点:。

无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。

▲应用范围:

气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流监测以及泵的空转保护。

▲行业应用:汽车制造,电力,食品饮料,航空航天,航海轮船,石油化工,冶金,纺织,烟草,机械,造纸,印刷,轨道交通,物流,水泥建材,造船,电线及电缆制造,采矿,市政,包装,精密机械,智能系统,电子科技,食品机械,机电控制,船舶机械,机电设备,传动机械,自动化控制设备,工业装备,过程控制,
▲公司介绍:创始于2003年总部在上海,专业生产制造各类流量,压力,温度,液位系列产品
▲合作方式:品牌代理,标件现货,贴牌定制,代工生产,OEM贴牌,ODM定制
▲产研方向:致力于工业流体传感器与控制器的产线生产与技术研发
▲企业标语:打造一流的过程传感器与控制器制造商
▲公司优势:完善设计和生产技术、全系产线和质量成熟的销售服务网络
▲主打品牌:XIDE新西德传感器





★品牌:新西德传感器XIDE.APP
★官网:xide.61588.com
★微信:13918608088
★在线:qq573899621
┄┄┄┄┄┄┄┄┄
▲产品名称:
★★★★★06,FR11可调式流量开关,流量开关,电子式流量开关,热导式流量开关,热制式流量开关,气液式流量开关,流量传感器,流量控制器,流量变送器【XIDE西德传感器】新西德电子设备制造厂@流量开关
▲技术参数:
△品牌名称:XIDE新西德
△设定范围:1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)
△信号输出:PNP,NPN,继电器,模拟量(4…20mA),常开+常闭(SPDT)
△供电方式:24V±20%DC或230V±15%AC
△接通电流:400mA(PNP或NPN型),4A(继电器型)
△全新商址:XIDE.HK.CN
△空载电流:80mA
△流量指示:LED排6个
△设定方式:电位计设定
△耐压范围: 100bar
△品牌名称:XIDE.HK.CN
△温度梯度: 4℃/s
△供货商家:XIDE.APP
△响应时间:1--13s,典型值2s
△初始时间: 8s
△电气保护: 反相,短路,过载保护
△防护等级: IP67
△介质温度:-20--80℃
△环境温度:-20--80℃
△储存温度:-20--100℃
△品牌官网:XIDE.HK.CN
△接线方式:M12接插件/直接附2米线(可选)
△产品验证:XIDE.HK.CN
△材质探头: 不锈钢探头
△外壳材料:PBT
△产品重量:0.4kg
┄┄┄┄┄┄┄┄┄
▲备注说明:
1、模拟量输出型只有直流供电。
2、模拟量输出型只有M12接插件,交流供电型只有直接附线。
▲操作说明:
▲一、模拟量输出型流量传感器,输出为4...20mA,正比于流速, 输出为非线性。先将流量传感器按照产
    品接线图正确接线,安装在需要监测介质的位置,确保产品密封性能良好。接通电源,产品开始进
    入自检,初始化结束后,红色LED亮。此时,流量小于最低限。输出<4mA。
▲二、具体调节说明:
(1)每个传感器有两个旋钮,SPAN旋钮为“跨越(用于调节产品灵敏度),zero旋钮为(4-20ma)用于调节输出设定。
(2)SPAN旋钮调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部, 顺时针方向调节灵敏度变强,逆时针方向调节变弱。(注意:正常情况下,此旋钮不需做任何调节,出厂前产品灵敏度已调至最佳。)
(3)zero旋钮调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部,逆时针方向调整下限旋钮,使第一个红色LED亮;表示此时产品输出为(4mA), 顺时针方向调整上限旋钮绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA,
第一个绿色LED亮(6mA),
第二个绿色LED亮(8mA),
第三个绿色LED亮(12mA),
第四个绿色LED亮 (16mA),
第五个绿色LED亮(20mA);
此后,输出将正比于上限和下限之间的流速,即4mA对应下限流速,20mA对应上限流速。
▲三、对于输出形式为PNP、NPN和继电器的流量开关,其LED指示的含义如下:
-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)
-黄灯亮流速等于或高于设定点(晶体管导通/继电器动作)?
-黄灯和绿灯亮??流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)。
▲四、将流量开关装好,使介质以需要检测的流速流动,调整电位计,使第一个绿色LED恰好变亮 。伺候当流速低
于当前值时,开关就释放.若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。
如需调节流速大小,具体调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部,顺时针方向调
整旋钮,绿色LED灯亮的越多,流速越大,逆时针方向调整旋钮,绿色LED灯亮的越少,流速越小。
▲产品型号:
FR11-G12HDPRQ,FR11-G12HDPRC,FR11-G12HDPNQ,FR11-G12HDNRQ,FR11-G12HDNRC,
FR11-G12HDNNQ,FR11-G12HDNNC,FR11-G12HDANC,FR11-G12HDCNC,FR11-G12HDCRQ,
FR11-G12HDCRC,FR11-G12HDCNQ,FR11-G12HDARQ,FR11-G12HDARC,FR11-G12HDANQ,
FR11-G12HWPRQ,FR11-G12HWPRC,FR11-G12HWPNQ,FR11-G12HWPNC,FR11-G12HWCNC,
FR11-G12HWNNC,FR11-G12HWNRQ,FR11-G12HWNRC,FR11-G12HWNNQ,FR11-G12HWCRQ,
FR11-G12HWCRC,FR11-G12HWCNQ,FR11-G12HDCRC30,FR11-G12HWARQ,FR11-G12HWARC,
FR11-G12HWANQ,FR11-G12HWANC,FR11-G14HDNNC,FR11-G14HDPNC,FR11-R12HDPRQ
▲举例描述:
FR11-G12H-DA-Q=G1/2 连接,DC24V供电,4…20mA输出
FR11-G12H-DC-RQ=G1/2 连接,DC24V供电,继电器输出
FR11-G12H-WC-RC=G1/2 连接,AC220V供电,继电器输出
┄┄┄┄┄┄┄┄┄
▲工作原理:
FR11式流量开关是基于热式原理,在封闭的探头内包含两个铂热电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。
▲产品特点:。
无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。
▲应用范围:
气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流监测以及泵的空转保护。


▲产品简介
FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关 FR11流量计 无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。XIDE.APP气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。
详细信息
FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关流量开关"FR11型电子式流量传感器,又名热差式流量传感器,热式流量传感器。设定范围1…20m/s,输出继电器(230VAC,4A)、4…20mA。无压力损失,XIDE.APP适用多种流体介质,简明直观的指示,高可靠性。FR型 电子式流量传感器


原理,结构
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走. XIDE.APP电阻值被改变.两个电阻差值被用作判断流速的依据.
特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调, XIDE.APP极低的压力损失,结构紧凑.LED 显示流动趋势及开关状态。
应用
气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

XIDE新西德传感器
▲免费邮寄画册:手机短信、微信发送地址到13918608088
▲公司介绍:创始于2003年总部在上海,专业生产制造各类流量,压力,温度,液位系列产品
▲合作方式:品牌代理,标件现货,贴牌定制,代工生产,OEM贴牌,ODM定制
▲产研方向:致力于工业流体传感器与控制器的产线生产与技术研发
▲企业标语:打造一流的过程传感器与控制器制造商
▲公司优势:完善设计和生产技术、全系产线和质量成熟的销售服务网络
▲主打品牌:XIDE新西德传感器
▲对公汇款:增值税专用发票
▲个人汇款:增值税普通发票
▲售前咨询:13701691001
▲售后支持:13918608088
▲企业官网:
XIDE.HK.CN
▲行业应用:汽车制造,电力,食品饮料,航空航天,航海轮船,石油化工,冶金,纺织,烟草,机械,造纸,印刷,轨道交通,物流,水泥建材,造船,电线及电缆制造,采矿,市政,包装,精密机械,智能系统,电子科技,食品机械,机电控制,船舶机械,机电设备,传动机械,自动化控制设备,工业装备,过程控制,


★品牌:XIDE新西德传感器

★官网:xide.61588.com
★微信:13918608088
★在线:QQ86049218
-------------
1、TOOT,★XIDE新西德传感器★新西德电子设备制造厂★流量,压力,温度,湿度,物位,液位,开关,传感器,控制器,变送器,温控器,流量计,压力计,温度计,湿度计,物位计,液位计,
-------------
2、流量,压力,温度,湿度,物位,液位,开关,传感器,控制器,变送器,温控器,流量计,压力计,温度计,湿度计,物位计,液位计,德国,西德,
2.1、流量,开关,传感器,控制器,变送器,流量计,挡板,活塞,显示,指针,热制,电磁,涡轮,可调,热式,热导,靶式,直通式,水流,薄膜,气液,常规,卫生,全能,高温,分体,防腐,防爆,叶片,柱塞式,卡箍式,水流,气体,液体,水流量,法兰,
FB11,FB12,FE20,FE40,FE50,FR11,FR12,FR12B,FT100,FSC100,LDG,SN45,SN60,FPD20,LKB,BL,LWGY,HFS25,HFS15,HFS20,
★流量开关传感器控制器变送器流量计{XIDE新西德}
★挡板活塞显示指针热制电磁涡轮可调热式热导靶式直通式水流薄膜气液常规卫生全能高温
-------------
2.2、压力,开关,传感器,控制器,变送器,机械,膜片,无泄漏,微动,差压,数显,智能,电子,通用,扩散硅,压差,高温,低温,水油气,波纹管,双触点,制冷,工业,冷却,高低压,复位,
PQ31,PQ35,PQ36,PQ40,PQ50,PQ70,PS10,PS11,PS20,PS21,PS30,PS30N,PS40,PS50,PS60-Y500s,
★压力开关传感器控制器变送器压力计{XIDE新西德}
★机械膜片无泄漏微动差压数显智能电子通用扩散硅压差高温低温水油气波纹管双触点制冷
-------------
2.3、温度,湿度,开关,传感器,控制器,变送器,温控器,热保护器,温度计,湿度计,数显,一体,液体,膨胀,金属,铠装,感应,微型,电气,恒温,防爆,电子式,防腐型,智能,数字,可调式,探头,
ST10,ST50,ST60,ST30,ST40,PT100,ST20,FR11T,F1074,
★温度湿度开关传感器控制器变送器温控器{XIDE新西德}
★热保护器温度计湿度计数显一体液体膨胀金属铠装感应微型电气恒温防爆电子式防腐型智能数字可调式探头
-------------
2.4、物位,液位,开关,传感器,控制器,物位计,液位计,射频,导纳,浮子,音叉,限位,侧装式,磁翻板,磁性,浮球,投入式,静压式,嵌入式,超声波,防腐,顶装,连杆式,卧罐,电容式,
XIDESP1,F1,F2,F3,F4,LHDF,LT20,LM,LYH301B,LYZ-661,
★液位开关传感器控制器液位计射频导纳{XIDE新西德}
★射频导纳浮子音叉限位侧装式磁翻板磁性浮球投入式静压式嵌入式超声波防腐顶装连杆式
-------------
2.5、配件,耗材,
五芯,屏蔽线,2米,KYF12K5ZT-L2M.PB.PVC,材料,升级版
-------------
3、{XIDE新西德}新西德电子设备制造厂,专业生产制造流量,压力,温湿度,物液位OEM定制加工
XIDE新西德电子设备创始于2003年总部在上海,专业生产制造各类流量,压力,温度,湿度,物位,液位系列产品,产品销往全球。
XIDE electronic equipment was founded in 2003 in Shanghai, specializing in the production of all kinds of flow, pressure, temperature, humidity, level, liquid series products, products sold to the world.

原理说明:

热导式流量开关
热导式流量开关也称热导示流器、热导流量开关或热导式流量控制器等。

基本信息
中文名称
热导式流量开关

外文名称
G&L

别称
热导示流器等

设计技术
热扩散技术

原理
热扩散原理

目录
1概述
2简介
3原理
4优点
5参数

概述
热导式流量开关是采用热扩散技术设计的,根据热扩散的大小检测流量的大小,当液体流量超过用户设定值后继电器动作,实现对流量的检测和控制。故而叫热导式流量开关,也有人称作热导示流器、热导流量开关或热导式流量控制器等,其实都是同样的。

简介
热导式流量开关采用全封闭式设计,防水防潮,并在探头处经过特殊处理,彻底解决了一般流量开关在水质差的环境中探头腐蚀和结垢的问题。VHS型热导式流量开关设定好动作点后,无须经常调整,在实际使用中无须经常维护,所以不会影响正常生产,是一款用途极广的流量开关,可广泛应用于石油、化工、电力、水处理、冶金、造纸、船舶和锅炉等各行各业的管道流量检测。

原理
热导式流量开关是采用热扩散原理设计的。热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻,当这两个热电阻被置于流体中时,其中一个被加热,另一个用于感应介质温度。两个热电阻之间的温差与介质流量及介质的性质有关,当加热功率恒定的情况下,两个热电阻上的温度差与质量流量成函数关系。电路模块通过检测两个热电阻上的温度差就可以检测出流体流量,输出4-20mA信号或控制继电器动作,同时用LED灯指示当前的流量。

优点
双调节设计,测量更加准确
一体化设计,体积小巧,防水设计,安装方便
报警点连续可调,LED指示流量,方便观察
特殊处理的探头,防腐,防垢
产品适用管径范围大,量程大
参数
测量范围:水0~5 m/s, 油0~10 m/s
工作电压:AC/DC110V,AC/DC220V,DC24V
输出方式:继电器空接点输出,PNP输出,NPN输出
工作电流:小于80mA
设定方式:电位器设定
介质温度变化:≤4℃/s
响应时间:0.5~1s,典型值0.9s
初始化时间:约8s
电气保护:反相,短路,过载保护
介质温度:-20~80℃
探头材质:316不锈钢
接口尺寸:默认G1/2",M20 x 1.5(客户指定)
防护等级:IP67

★流量开关使用与维护注意事项
(1)一般泥水里面流量开关不能使用机械式流量开关,应该使用不锈钢外壳电子式流量开关( 热导或者超声波) 比较合适。因为既然是泥水管道,管道内流体是有杂质的,而使用机械式流量开关的原理就是挡片被流体冲开还原,泥水会使挡片不灵敏,导致使用结果根本不理想。而电子式流量开关就不存在这情况,但是电子式中超声波的价格却比较贵,综合性价比来说选电子热导式的会占大多数。
(2)流量开关是流量传感器的一种。流量传感器是可以测定具体的流量值。流量开关不需要测量它的具体流量值,只是流量传感器设定一个值,XIDE西德热式流量开关,超过这个值就输出一个开关量,XIDE西德热式流量开关生产厂,来达到开和关的作用。
(3)有的流量开关是固定值的就改不了。流量开关的上下限设置是厂家根据需求设置的。
(4)流量开关一般是没有电源的,一个简单的触点就可以了,但有的是带流量显示的控制开关,就需要供电了。
准确测量流量至关重要的考虑因素

★液体气体流量开关一般的特点和优势之处:
1.探头可做到很小的尺寸,因而对流体几乎没有压力损失,在很多场合下,XIDE西德热式流量开关供应商,气体流量开关可以直接取代压力开关;
2. 全直通的特性在石油、化工、重工、轻工、生物工程等诸多行业的生产中作用非常。流体的流动受到流量开关中部件的阻碍,气体流量开关可能导致流体堵塞管道等生产事故发生。气体流量开关能在不影响流量的条件下实施在线监控而避免生产事故的发生;
3. 只对流体的流速敏感,因而可以通过配接不同的管道直径,来监控不同大小的流量,监控流量的大小几乎没有限制;
4.适用多种流体介质,在气体流量开关中,同一型号的流量开关即可适用于气体,XIDE西德热式流量开关生产厂家,也可用于液体,如水、油等。只要调节流量开关中的旋钮,即可对气体、液体等流量进行监控;
5. 一些特殊制造的气体流量开关具有电源指示和流量状态指示。可以直观的显示当前管道中流量的状态;
6. 该款流量开关使用集成生产的传感部件和控制电路,传感部分无任何机械运动,驱动部分选用高品质的继电器,因而使可靠性大大提高。


阿里下单〕·〔淘宝下单





△设定范围:1…150cm/s( 水),3…300cm/s(油),20…2000cm/s(空气)
△信号输出:PNP,NPN,继电器,模拟量(4…20mA),常开+常闭(SPDT)
△供电方式:24V±20%DC或230V±15%AC,
△接通电流:最大400mA(PNP 或NPN 型),最大4A(继电器型)
△空载电流:最大80mA,△流量指示:LED 排(6个),△设定方式:电位计设定,△耐压范围:100bar
△温度梯度:4℃/s,△响应时间:1--13s,典型值2s,△初始化时间: 8s,
△电气保护::反相,短路,过载保护
△防护等级: IP67,△介质温度:-20--80℃,△环境温度:-20--80℃,△储存温度:-20--100℃
△接线方式:M12 接插件/直接附2米线(可选),
△材质:探头:不锈钢,外壳:PBT,△重量:0.4kg

FR11气液电子式热导流量传感器升级版
SN45电子式流量开关升级版
继电器可以接敞开常闭。
PNP那就是一个敞开点

FR11流量开关FR11热制式流量开关FR11热导式流量开关FR11流量计FR11流量开关FR11热式流量开关FR11电子式流量开关FR11气液电子式开关传感器不锈钢探头流量开关控制器(2019款)


型号

FR11-G12HDPRQ

FR11-G12HDPRC

FR11-G12HDPNQ

FR11-G12HDNRQ

FR11-G12HDNRC

FR11-G12HDNNQ

FR11-G12HDNNC

FR11-G12HDANC

FR11-G12HDCNC

FR11-G12HDCRQ

FR11-G12HDCRC

FR11-G12HDCNQ

FR11-G12HDARQ

FR11-G12HDARC

FR11-G12HDANQ

FR11-G12HWPRQ

FR11-G12HWPRC

FR11-G12HWPNQ

FR11-G12HWPNC

FR11-G12HWCNC

FR11-G12HWNNC

FR11-G12HWNRQ

FR11-G12HWNRC

FR11-G12HWNNQ

FR11-G12HWCRQ

FR11-G12HWCRC

FR11-G12HWCNQ
FR11-R12HDPRQ

FR11-G12HWARQ

FR11-G12HWARC

FR11-G12HWANQ

FR11-G12HWANC

FR11-G14HDNNC

FR11-G14HDPNC

型号举例       产品描述
FR11-G12H-DA-Q     G1/2 连接,DC24V供电,4…20mA输出
FR11-G12H-DC-RQ    G1/2 连接,DC24V供电,继电器输出
FR11-G12H-WC-RC   G1/2 连接,AC220V供电,继电器输出

工作原理:

FR11式流开关是基于热式原理,在封闭的探头内包含两个铂热电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据

特点:

无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态

应用范围:

气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流监测以及泵的空转保护

FR11流量开关电子式流量FR11开关传感器 产品简介

FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关 FR11流量计 无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。 气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

FR11流量开关电子式流量FR11开关传感器 产品详细信息

FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关流量开关"FR11型电子式流量传感器,又名热差式流量传感器,热式流量传感器。设定范围1…20m/s,输出继电器(230VAC,4A)、4…20mA。无压力损失,适用多种流体介质,简明直观的指示,高可靠性。FR型 电子式流量传感器
FR11流量开关电子式流量FR11开关传感器 原理,结构
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走. 电阻值被改变.两个电阻差值被用作判断流速的依据.

FR11型电子式流量传感器 特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调, 极低的压力损失,结构紧凑.LED 显示流动趋势及开关状态。.

FR11流量开关电子式流量FR11开关传感器 应用
气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

FR11型电子式流量传感器 技术参数
△设定范围:1…150cm/s( 水),3…300cm/s(油),20…2000cm/s(空气)
△信号输出:PNP,NPN,继电器,模拟量(4…20mA),常开+常闭(SPDT)
△供电:24V±20%DC或230V±15%AC
△接通电流:*大400mA(PNP 或NPN 型),*大4A(继电器型)
△空载电流:*大80mA
△流量指示:LED 排(6个)
△设定方式:电位计设定
△耐压范围: 100bar
△温度梯度: 4℃/s
△响应时间:1--13s,典型值2s
△初始化时间: 8s
△电气保护: 反相,短路,过载保护
△防护等级: IP67
△介质温度:-20--80℃
△环境温度:-20--80℃
△储存温度:-20--100℃
△接线方式:M12 接插件/直接附2米线(可选)
△材质: 探头:不锈钢,外壳:PBT
△重量:0.4kg

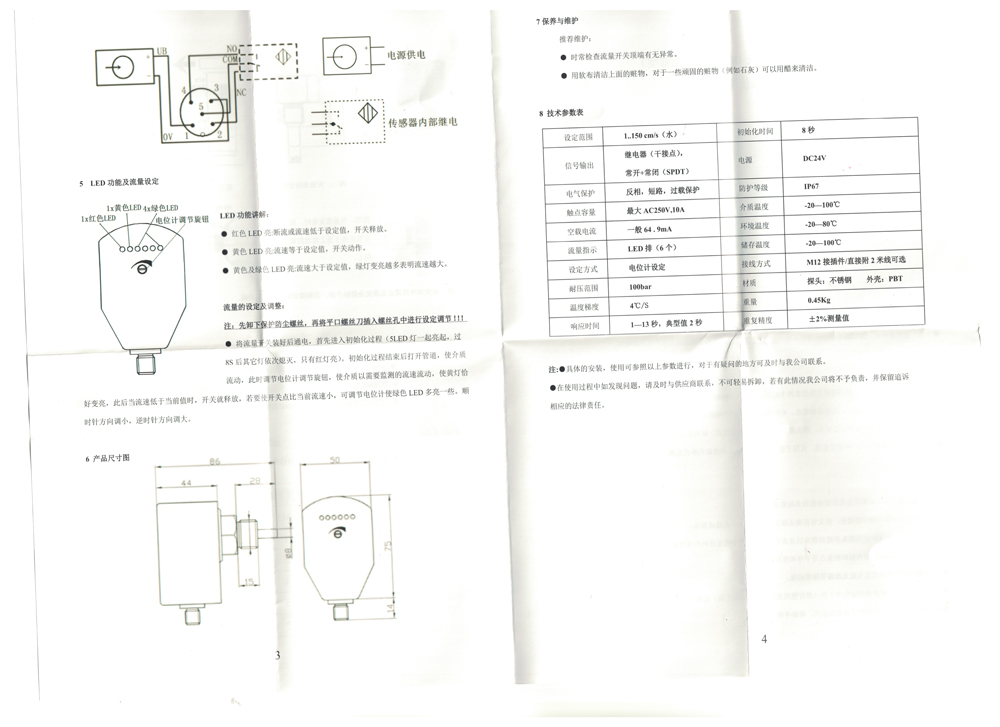

FR11型电子式流量传感器 尺寸图

G1/4连接螺纹

G1/2连接螺纹

开关量输出型

模拟量输出型

FR11型电子式流量传感器

FR11流量开关电子式流量FR11开关传感器 细节介绍

无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。

气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。


FR11型电子式流量传感器 尺寸图

G1/4连接螺纹                   G1/2连接螺纹                     开关量输出型                      模拟量输出型

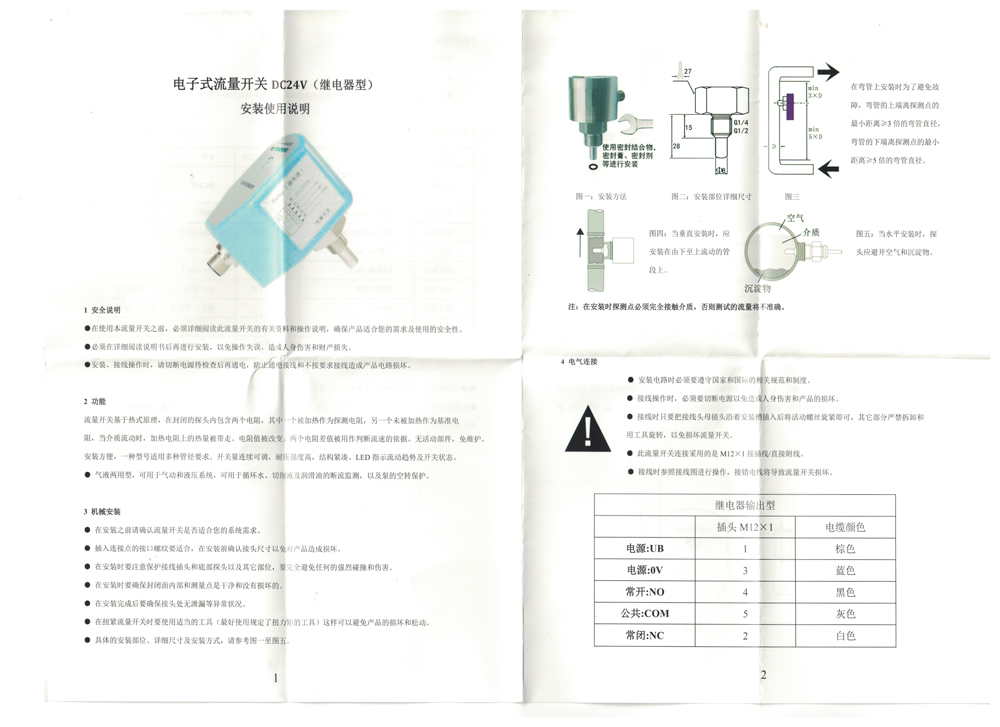

FR11型电子式流量传感器 安装

当垂直安装时,应装在由下至上流动的管段上; 当水平安装时,探头应避开空气和沉淀物。
FR11型电子式流量传感器 电气连接

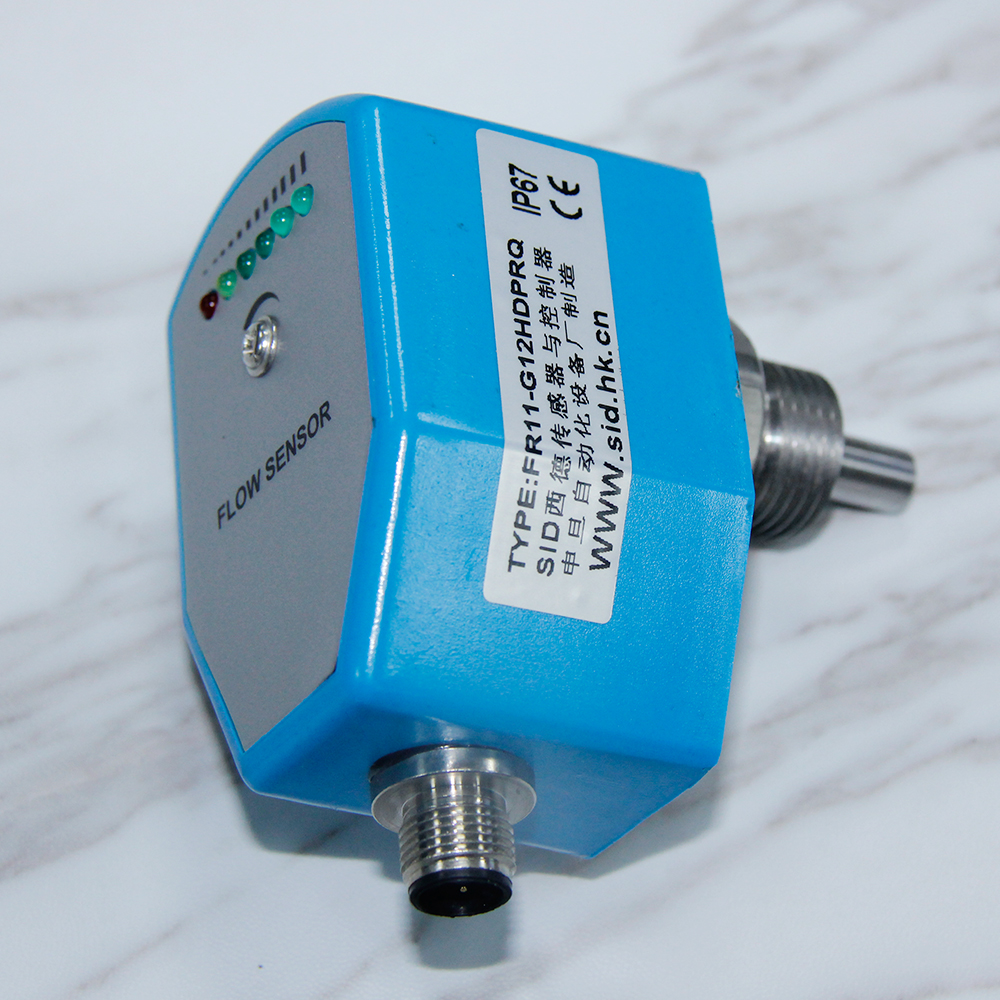

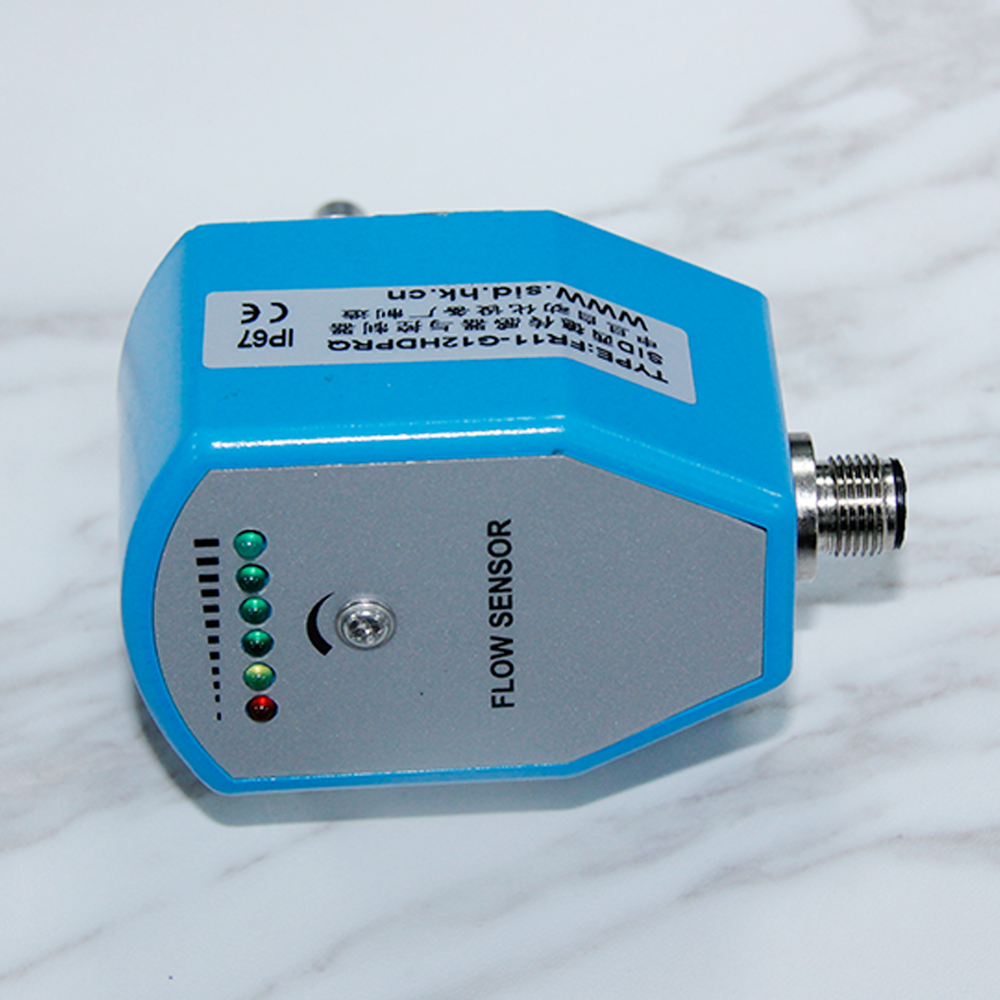

FR11型电子式流量传感器 LED功能及设定(开关量型)
红色LED亮:断流或流速低于设定值,开关释放,或模拟量处于4Ma,
黄色LED亮:流速等于设定值,开关动作,
黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大。

将流量开关装好,使介质以需要监测的流速流动,调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。 若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。
FR11型电子式流量传感器 LED功能及设定(模拟量型)
模拟量输出型流量传感器,输出为4…20mA,正比于流速,输出为非线性。每个传感器有两个旋纽,一个为上限(20mA),一个为下限(4mA),用于输出设定。
红色LED亮:流量小于最低限。输出<4mA
绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA。

将流量传感器装好,使介质以需要监测的低限流速流动,调整下限旋钮,使第一个绿色LED亮(4mA);使介质以需要监测的上限流速流动,调整上限旋钮,使第五个绿色LED亮(20mA);此后,输出将正比于上限和下限之间的流速,即 4mA对应下限流速,20mA对应上限流速.


★品牌:新西德传感器XIDE.APP
★官网:xide.61588.com
★微信:13918608088
★在线:qq573899621
┄┄┄┄┄┄┄┄┄

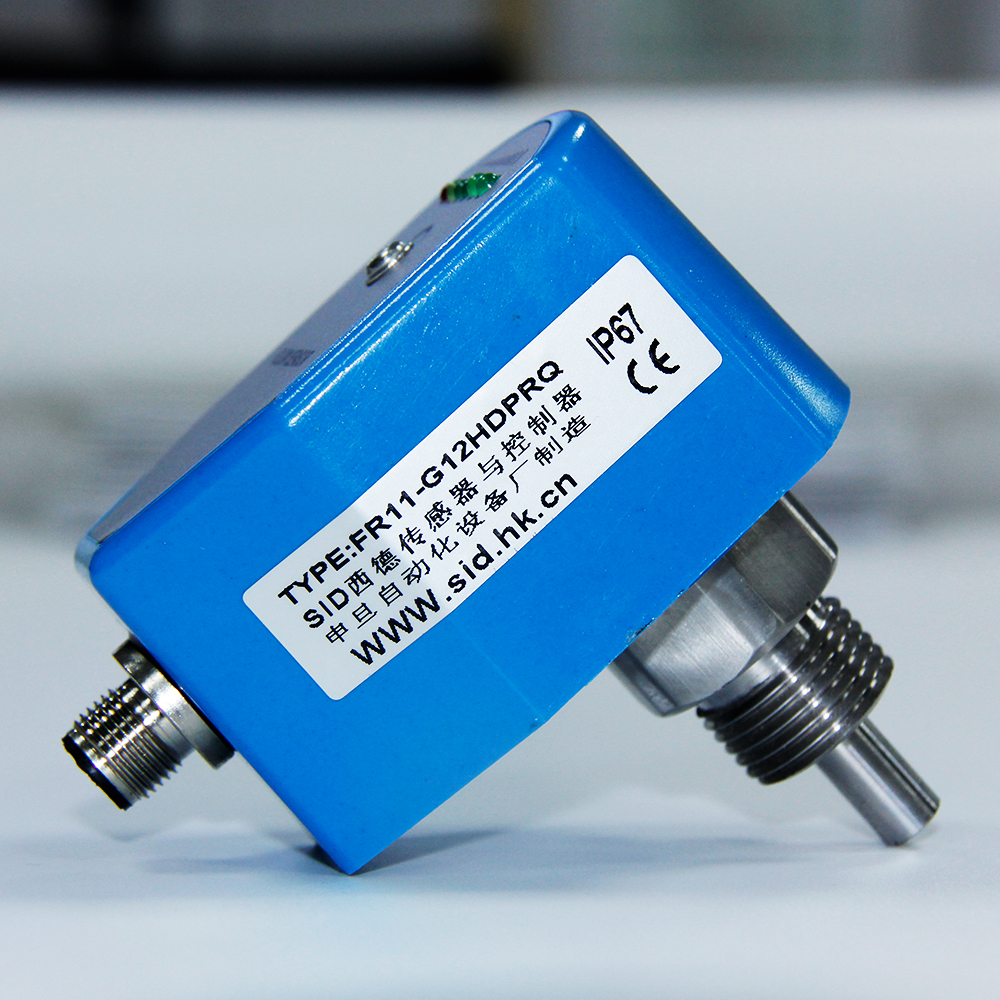

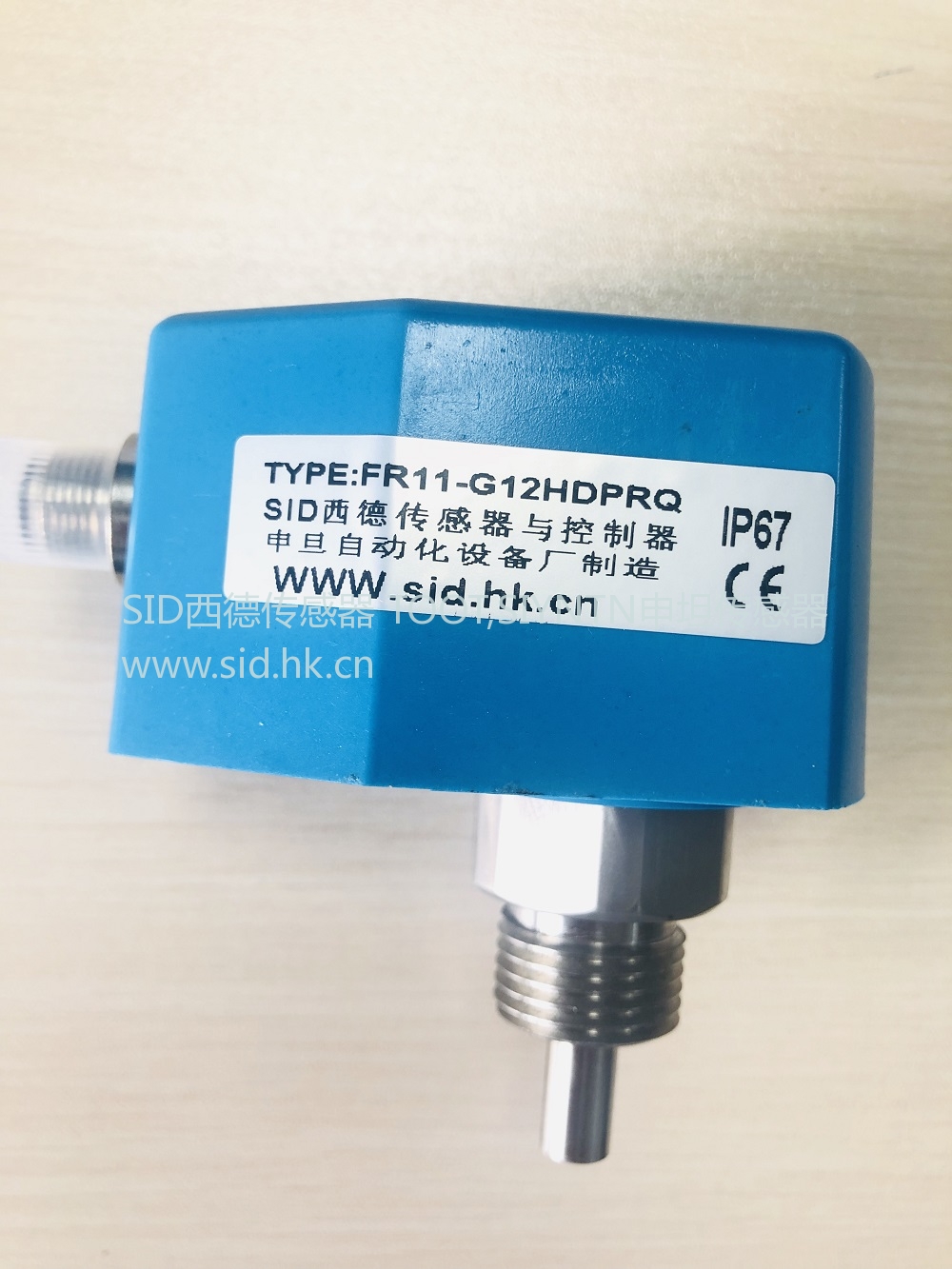

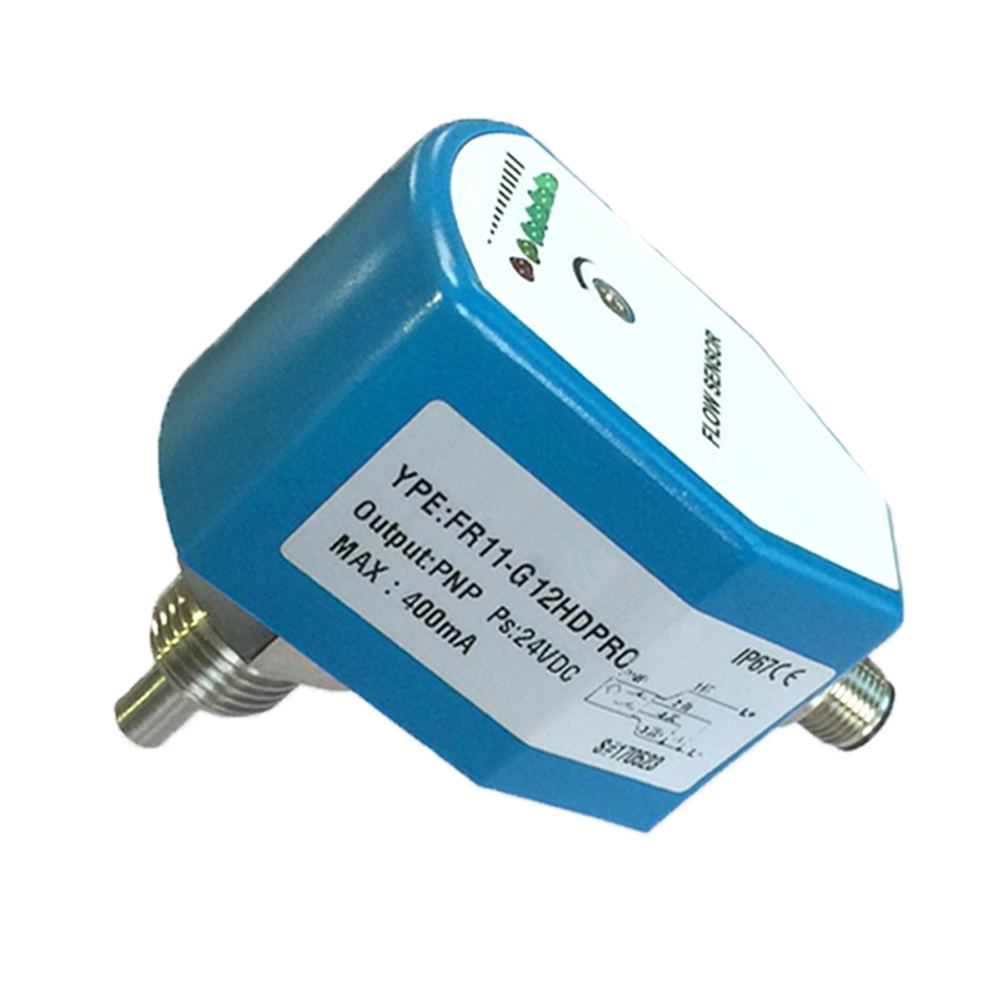

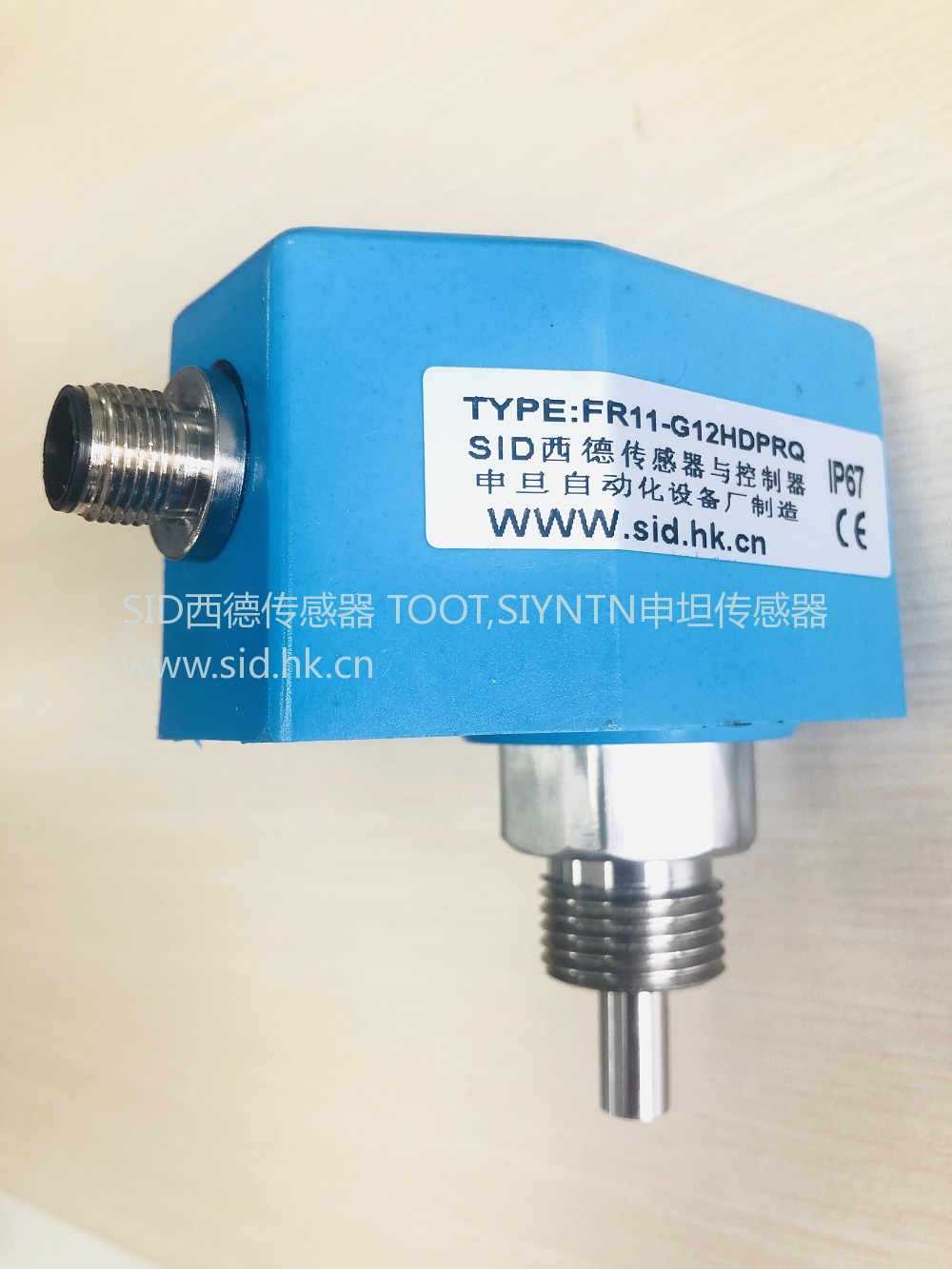

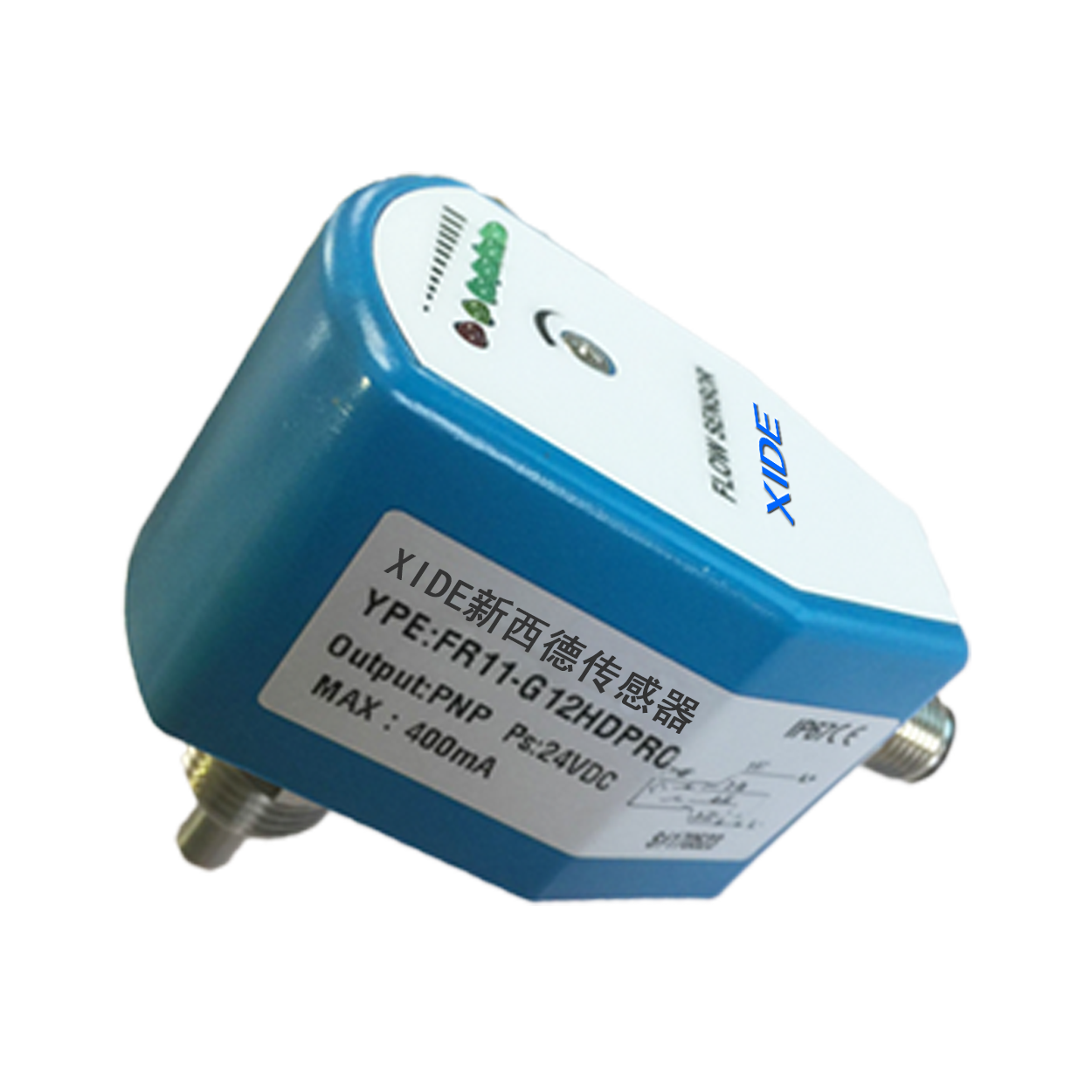

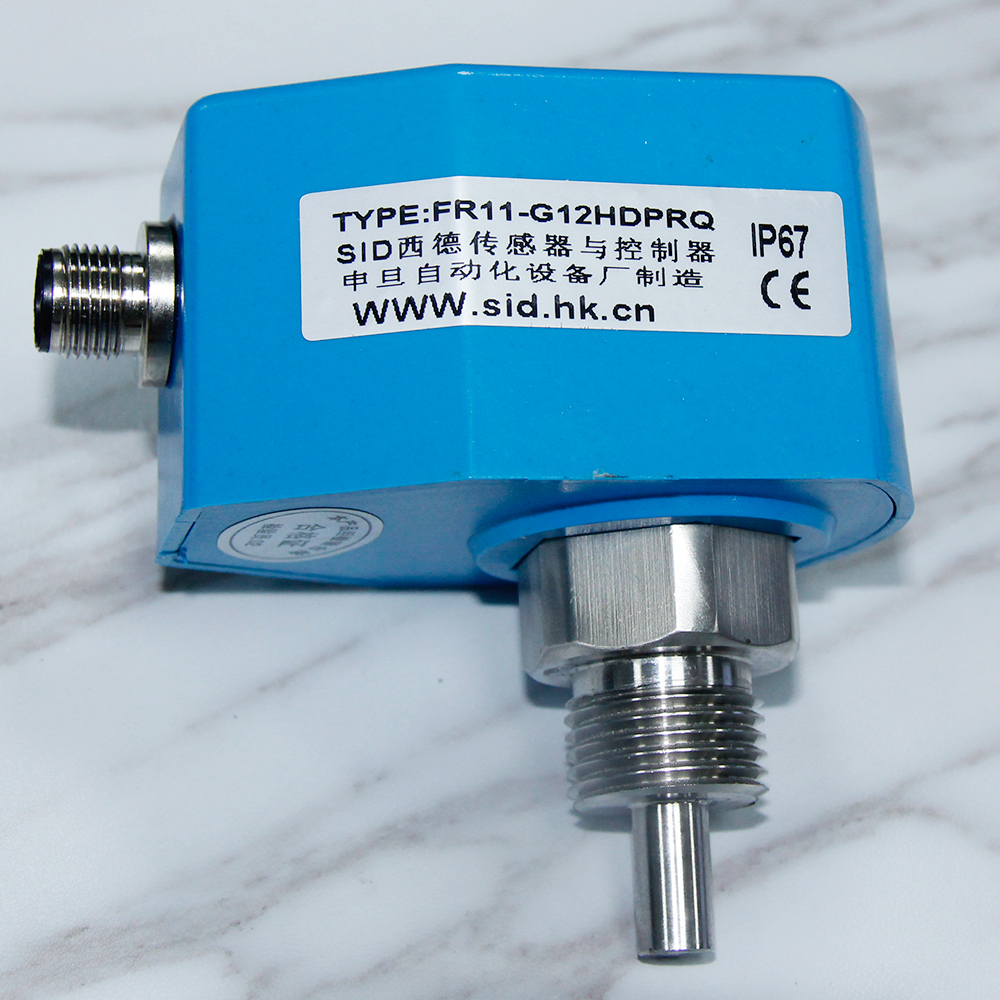

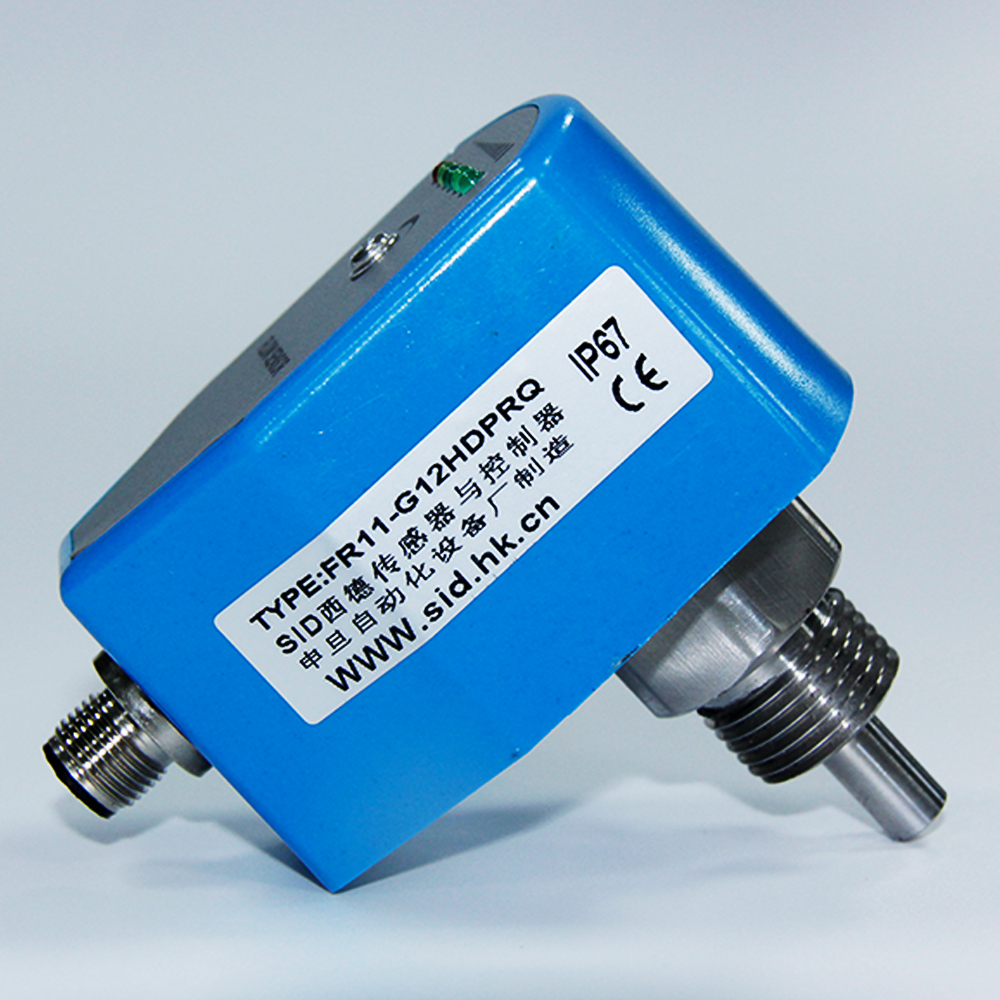

▲产品名称:
★★★★★06,FR11可调式流量开关,流量开关,电子式流量开关,热导式流量开关,热制式流量开关,气液式流量开关,流量传感器,流量控制器,流量变送器【XIDE西德传感器】新西德电子设备制造厂@流量开关
▲技术参数:
△品牌名称:XIDE新西德
△设定范围:1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)
△信号输出:PNP,NPN,继电器,模拟量(4…20mA),常开+常闭(SPDT)
△供电方式:24V±20%DC或230V±15%AC
△接通电流:400mA(PNP或NPN型),4A(继电器型)
△全新商址:XIDE.HK.CN
△空载电流:80mA

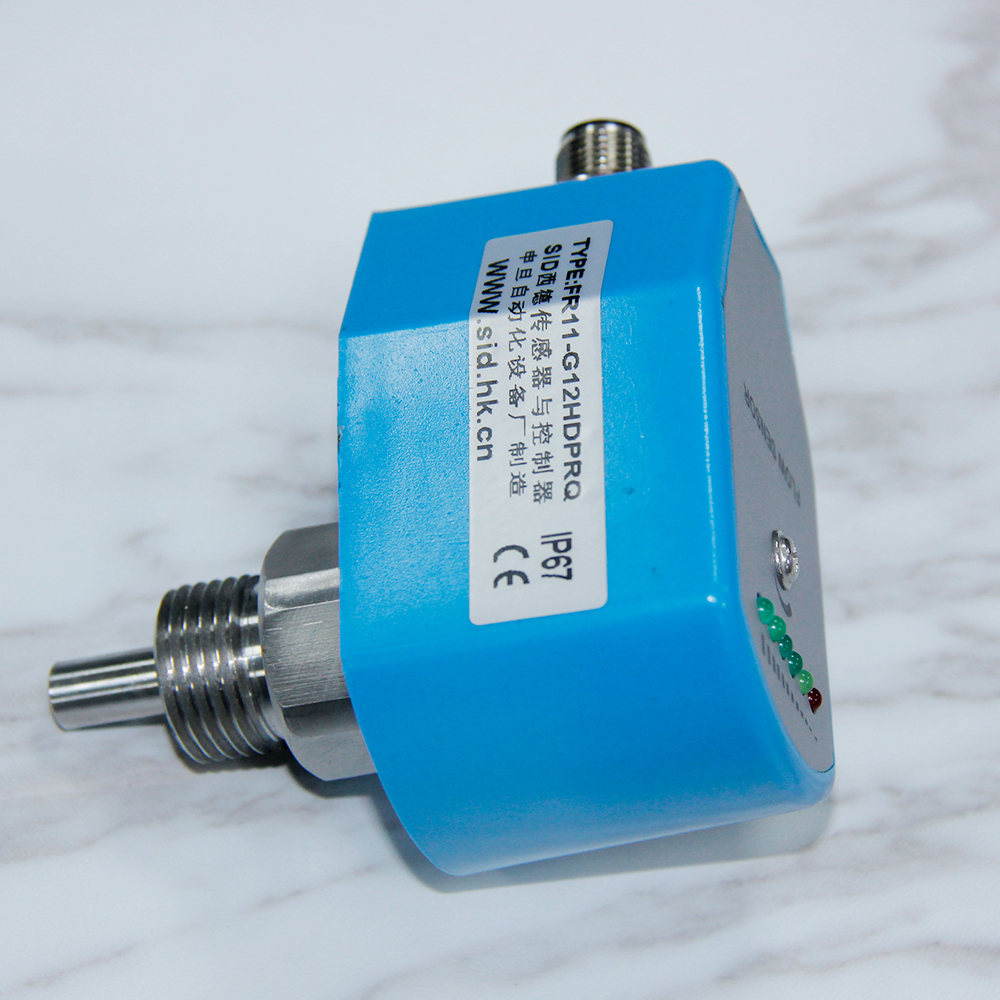

△流量指示:LED排6个
△设定方式:电位计设定
△耐压范围: 100bar
△品牌名称:XIDE.HK.CN
△温度梯度: 4℃/s
△供货商家:XIDE.APP
△响应时间:1--13s,典型值2s
△初始时间: 8s
△电气保护: 反相,短路,过载保护
△防护等级: IP67
△介质温度:-20--80℃
△环境温度:-20--80℃
△储存温度:-20--100℃
△品牌官网:XIDE.HK.CN
△接线方式:M12接插件/直接附2米线(可选)
△产品验证:XIDE.HK.CN
△材质探头: 不锈钢探头
△外壳材料:PBT
△产品重量:0.4kg
┄┄┄┄┄┄┄┄┄
▲备注说明:
1、模拟量输出型只有直流供电。
2、模拟量输出型只有M12接插件,交流供电型只有直接附线。
▲操作说明:
▲一、模拟量输出型流量传感器,输出为4...20mA,正比于流速, 输出为非线性。先将流量传感器按照产
    品接线图正确接线,安装在需要监测介质的位置,确保产品密封性能良好。接通电源,产品开始进
    入自检,初始化结束后,红色LED亮。此时,流量小于最低限。输出<4mA。
▲二、具体调节说明:
(1)每个传感器有两个旋钮,SPAN旋钮为“跨越(用于调节产品灵敏度),zero旋钮为(4-20ma)用于调节输出设定。
(2)SPAN旋钮调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部, 顺时针方向调节灵敏度变强,逆时针方向调节变弱。(注意:正常情况下,此旋钮不需做任何调节,出厂前产品灵敏度已调至最佳。)
(3)zero旋钮调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部,逆时针方向调整下限旋钮,使第一个红色LED亮;表示此时产品输出为(4mA), 顺时针方向调整上限旋钮绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA,
第一个绿色LED亮(6mA),
第二个绿色LED亮(8mA),
第三个绿色LED亮(12mA),
第四个绿色LED亮 (16mA),
第五个绿色LED亮(20mA);
此后,输出将正比于上限和下限之间的流速,即4mA对应下限流速,20mA对应上限流速。
▲三、对于输出形式为PNP、NPN和继电器的流量开关,其LED指示的含义如下:
-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)
-黄灯亮流速等于或高于设定点(晶体管导通/继电器动作)?
-黄灯和绿灯亮??流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)。
▲四、将流量开关装好,使介质以需要检测的流速流动,调整电位计,使第一个绿色LED恰好变亮 。伺候当流速低
于当前值时,开关就释放.若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。
如需调节流速大小,具体调节步骤为:拧下塑料螺丝,将一字螺丝刀,插入到产品底部,顺时针方向调
整旋钮,绿色LED灯亮的越多,流速越大,逆时针方向调整旋钮,绿色LED灯亮的越少,流速越小。

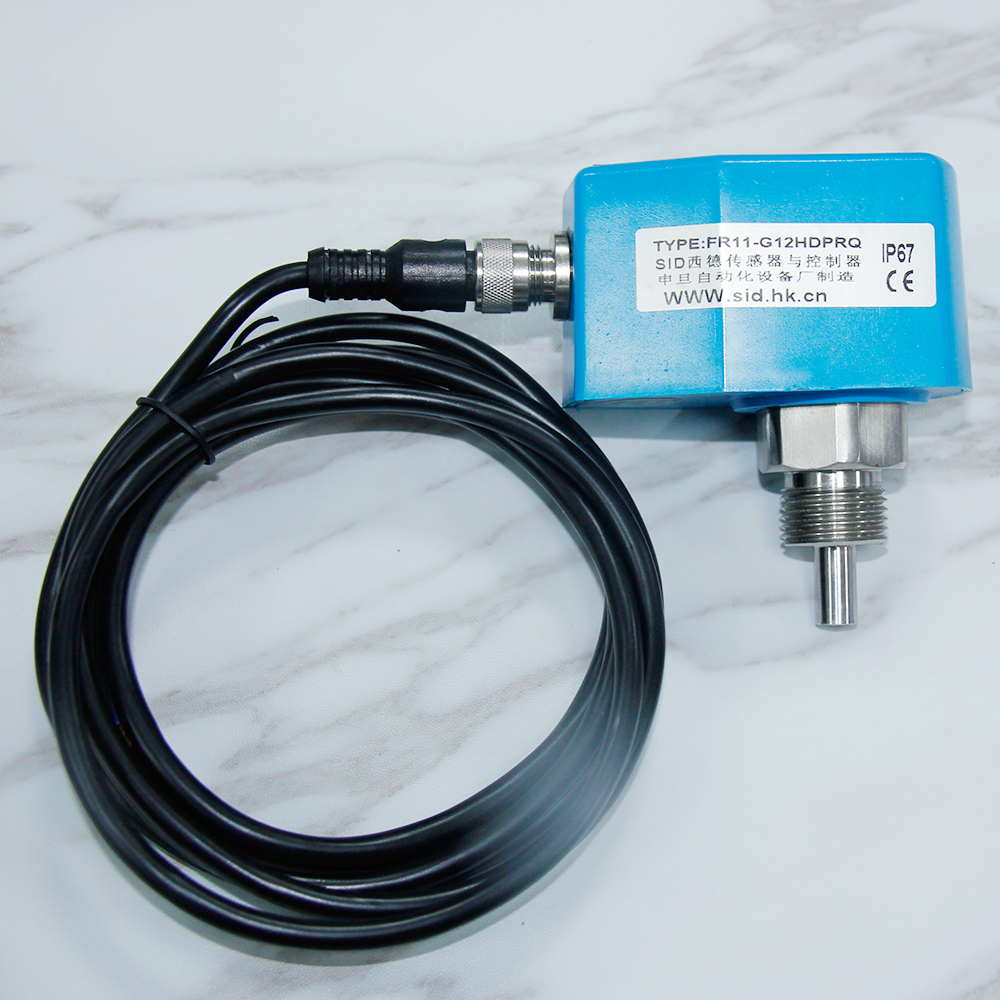

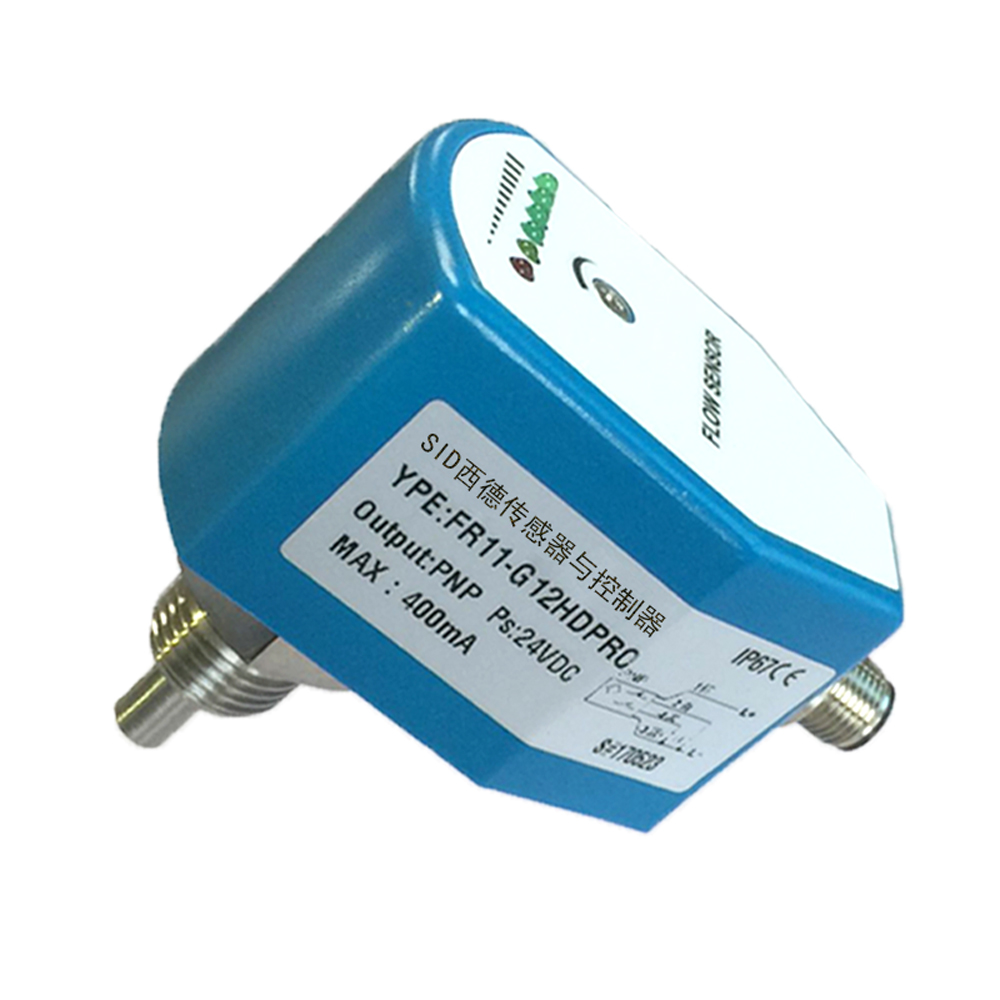

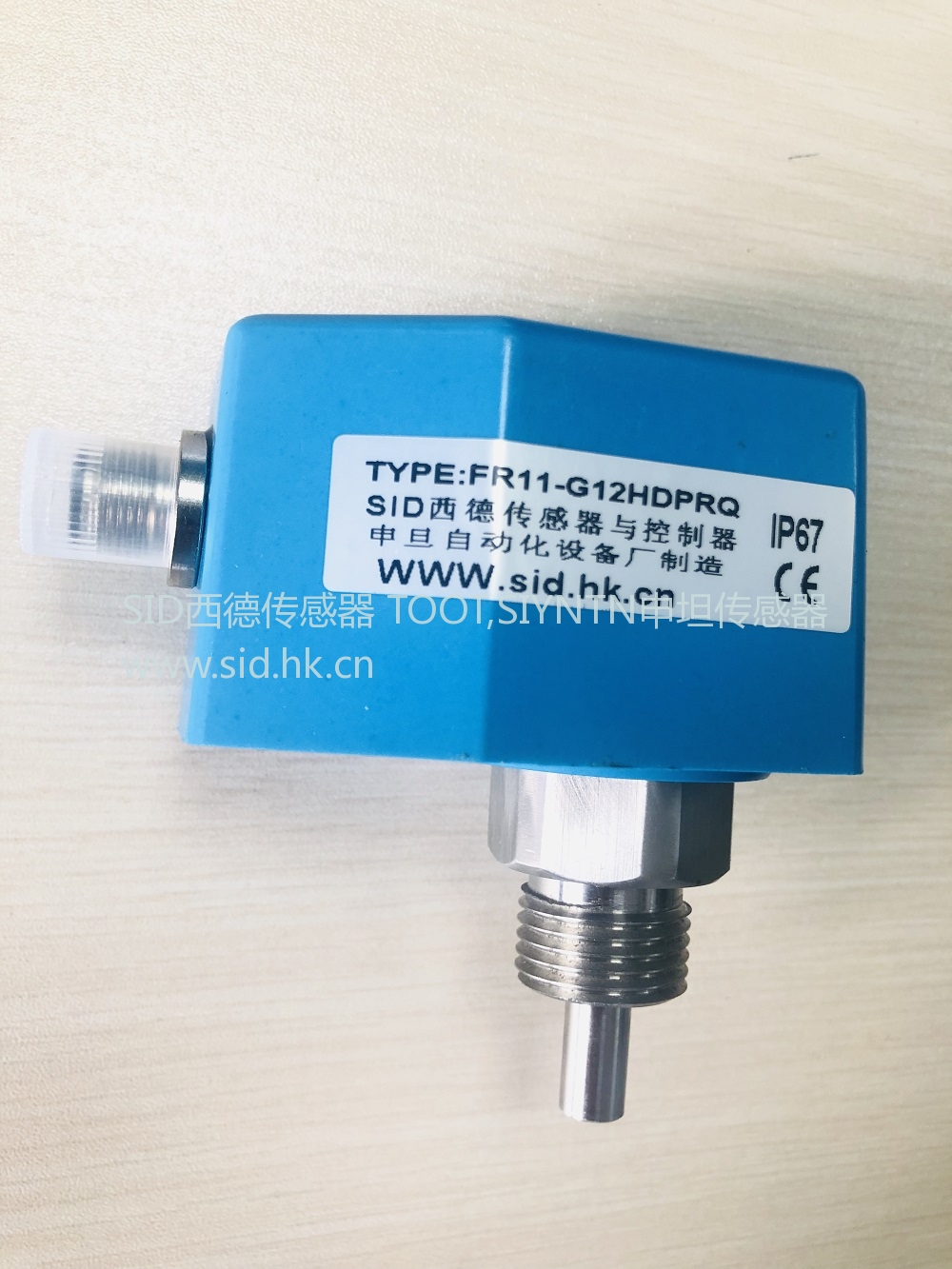

▲产品型号:
FR11-G12HDPRQ,FR11-G12HDPRC,FR11-G12HDPNQ,FR11-G12HDNRQ,FR11-G12HDNRC,
FR11-G12HDNNQ,FR11-G12HDNNC,FR11-G12HDANC,FR11-G12HDCNC,FR11-G12HDCRQ,
FR11-G12HDCRC,FR11-G12HDCNQ,FR11-G12HDARQ,FR11-G12HDARC,FR11-G12HDANQ,
FR11-G12HWPRQ,FR11-G12HWPRC,FR11-G12HWPNQ,FR11-G12HWPNC,FR11-G12HWCNC,
FR11-G12HWNNC,FR11-G12HWNRQ,FR11-G12HWNRC,FR11-G12HWNNQ,FR11-G12HWCRQ,
FR11-G12HWCRC,FR11-G12HWCNQ,FR11-G12HDCRC30,FR11-G12HWARQ,FR11-G12HWARC,
FR11-G12HWANQ,FR11-G12HWANC,FR11-G14HDNNC,FR11-G14HDPNC,FR11-R12HDPRQ
▲举例描述:
FR11-G12H-DA-Q=G1/2 连接,DC24V供电,4…20mA输出
FR11-G12H-DC-RQ=G1/2 连接,DC24V供电,继电器输出
FR11-G12H-WC-RC=G1/2 连接,AC220V供电,继电器输出
┄┄┄┄┄┄┄┄┄
▲工作原理:
FR11式流量开关是基于热式原理,在封闭的探头内包含两个铂热电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。
▲产品特点:。
无活动部件,免维护,安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态。
▲应用范围:
气液两用型,可用于气动和液压系统,可用于循环水,切削液及润滑油的断流监测以及泵的空转保护。
▲产品简介
FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关 FR11流量计 无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。XIDE.APP气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。
详细信息
FR11流量计 FR11流量开关 FR11电子式流量开关 FR11流量传感器 FR11热式流量开关流量开关"FR11型电子式流量传感器,又名热差式流量传感器,热式流量传感器。设定范围1…20m/s,输出继电器(230VAC,4A)、4…20mA。无压力损失,XIDE.APP适用多种流体介质,简明直观的指示,高可靠性。FR型 电子式流量传感器


原理,结构
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走. XIDE.APP电阻值被改变.两个电阻差值被用作判断流速的依据.
特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调, XIDE.APP极低的压力损失,结构紧凑.LED 显示流动趋势及开关状态。
应用
气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

XIDE新西德传感器
▲免费邮寄画册:手机短信、微信发送地址到13918608088
▲公司介绍:创始于2003年总部在上海,专业生产制造各类流量,压力,温度,液位系列产品
▲合作方式:品牌代理,标件现货,贴牌定制,代工生产,OEM贴牌,ODM定制
▲产研方向:致力于工业流体传感器与控制器的产线生产与技术研发
▲企业标语:打造一流的过程传感器与控制器制造商
▲公司优势:完善设计和生产技术、全系产线和质量成熟的销售服务网络
▲主打品牌:XIDE新西德传感器
▲对公汇款:增值税专用发票
▲个人汇款:增值税普通发票
▲售前咨询:13701691001
▲售后支持:13918608088
▲企业官网:
XIDE.HK.CN
▲行业应用:汽车制造,电力,食品饮料,航空航天,航海轮船,石油化工,冶金,纺织,烟草,机械,造纸,印刷,轨道交通,物流,水泥建材,造船,电线及电缆制造,采矿,市政,包装,精密机械,智能系统,电子科技,食品机械,机电控制,船舶机械,机电设备,传动机械,自动化控制设备,工业装备,过程控制,


★品牌:XIDE新西德传感器

★官网:xide.61588.com
★微信:13918608088
★在线:QQ86049218
-------------
1、TOOT,★XIDE新西德传感器★新西德电子设备制造厂★流量,压力,温度,湿度,物位,液位,开关,传感器,控制器,变送器,温控器,流量计,压力计,温度计,湿度计,物位计,液位计,
-------------
2、流量,压力,温度,湿度,物位,液位,开关,传感器,控制器,变送器,温控器,流量计,压力计,温度计,湿度计,物位计,液位计,德国,西德,
2.1、流量,开关,传感器,控制器,变送器,流量计,挡板,活塞,显示,指针,热制,电磁,涡轮,可调,热式,热导,靶式,直通式,水流,薄膜,气液,常规,卫生,全能,高温,分体,防腐,防爆,叶片,柱塞式,卡箍式,水流,气体,液体,水流量,法兰,
FB11,FB12,FE20,FE40,FE50,FR11,FR12,FR12B,FT100,FSC100,LDG,SN45,SN60,FPD20,LKB,BL,LWGY,HFS25,HFS15,HFS20,
★流量开关传感器控制器变送器流量计{XIDE新西德}
★挡板活塞显示指针热制电磁涡轮可调热式热导靶式直通式水流薄膜气液常规卫生全能高温
-------------
2.2、压力,开关,传感器,控制器,变送器,机械,膜片,无泄漏,微动,差压,数显,智能,电子,通用,扩散硅,压差,高温,低温,水油气,波纹管,双触点,制冷,工业,冷却,高低压,复位,
PQ31,PQ35,PQ36,PQ40,PQ50,PQ70,PS10,PS11,PS20,PS21,PS30,PS30N,PS40,PS50,PS60-Y500s,
★压力开关传感器控制器变送器压力计{XIDE新西德}
★机械膜片无泄漏微动差压数显智能电子通用扩散硅压差高温低温水油气波纹管双触点制冷
-------------
2.3、温度,湿度,开关,传感器,控制器,变送器,温控器,热保护器,温度计,湿度计,数显,一体,液体,膨胀,金属,铠装,感应,微型,电气,恒温,防爆,电子式,防腐型,智能,数字,可调式,探头,
ST10,ST50,ST60,ST30,ST40,PT100,ST20,FR11T,F1074,
★温度湿度开关传感器控制器变送器温控器{XIDE新西德}
★热保护器温度计湿度计数显一体液体膨胀金属铠装感应微型电气恒温防爆电子式防腐型智能数字可调式探头
-------------
2.4、物位,液位,开关,传感器,控制器,物位计,液位计,射频,导纳,浮子,音叉,限位,侧装式,磁翻板,磁性,浮球,投入式,静压式,嵌入式,超声波,防腐,顶装,连杆式,卧罐,电容式,
XIDESP1,F1,F2,F3,F4,LHDF,LT20,LM,LYH301B,LYZ-661,
★液位开关传感器控制器液位计射频导纳{XIDE新西德}
★射频导纳浮子音叉限位侧装式磁翻板磁性浮球投入式静压式嵌入式超声波防腐顶装连杆式
-------------
2.5、配件,耗材,
五芯,屏蔽线,2米,KYF12K5ZT-L2M.PB.PVC,材料,升级版
-------------
3、{XIDE新西德}新西德电子设备制造厂,专业生产制造流量,压力,温湿度,物液位OEM定制加工
XIDE新西德电子设备创始于2003年总部在上海,专业生产制造各类流量,压力,温度,湿度,物位,液位系列产品,产品销往全球。
XIDE electronic equipment was founded in 2003 in Shanghai, specializing in the production of all kinds of flow, pressure, temperature, humidity, level, liquid series products, products sold to the world.

原理说明:

热导式流量开关
热导式流量开关也称热导示流器、热导流量开关或热导式流量控制器等。

基本信息
中文名称
热导式流量开关

外文名称
G&L

别称
热导示流器等

设计技术
热扩散技术

原理
热扩散原理

目录
1概述
2简介
3原理
4优点
5参数

概述
热导式流量开关是采用热扩散技术设计的,根据热扩散的大小检测流量的大小,当液体流量超过用户设定值后继电器动作,实现对流量的检测和控制。故而叫热导式流量开关,也有人称作热导示流器、热导流量开关或热导式流量控制器等,其实都是同样的。

简介
热导式流量开关采用全封闭式设计,防水防潮,并在探头处经过特殊处理,彻底解决了一般流量开关在水质差的环境中探头腐蚀和结垢的问题。VHS型热导式流量开关设定好动作点后,无须经常调整,在实际使用中无须经常维护,所以不会影响正常生产,是一款用途极广的流量开关,可广泛应用于石油、化工、电力、水处理、冶金、造纸、船舶和锅炉等各行各业的管道流量检测。

原理
热导式流量开关是采用热扩散原理设计的。热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻,当这两个热电阻被置于流体中时,其中一个被加热,另一个用于感应介质温度。两个热电阻之间的温差与介质流量及介质的性质有关,当加热功率恒定的情况下,两个热电阻上的温度差与质量流量成函数关系。电路模块通过检测两个热电阻上的温度差就可以检测出流体流量,输出4-20mA信号或控制继电器动作,同时用LED灯指示当前的流量。

优点
双调节设计,测量更加准确
一体化设计,体积小巧,防水设计,安装方便
报警点连续可调,LED指示流量,方便观察
特殊处理的探头,防腐,防垢
产品适用管径范围大,量程大
参数
测量范围:水0~5 m/s, 油0~10 m/s
工作电压:AC/DC110V,AC/DC220V,DC24V
输出方式:继电器空接点输出,PNP输出,NPN输出
工作电流:小于80mA
设定方式:电位器设定
介质温度变化:≤4℃/s
响应时间:0.5~1s,典型值0.9s
初始化时间:约8s
电气保护:反相,短路,过载保护
介质温度:-20~80℃
探头材质:316不锈钢
接口尺寸:默认G1/2",M20 x 1.5(客户指定)
防护等级:IP67


流量开关传感器:流量开关,流量传感器,
FB11气液两用挡板式流量传感器升级版,FB12气液两用挡板式流量传感器升级版,FE20气液两用活塞式流量传感器升级版,FE40气液活塞式显示流量传感器升级版,FE50气液活塞指针显示流量传感器升级版,FR11气液电子式热导流量传感器升级版,FR11T气液一体式流量+温度传感器升级版,FR12常规型电子式流量开关传感器升级版,FR12卫生级全能型高温流量传感器升级版,FR12B防腐防爆型电子流量传感器升级版,FT100气液两用流量+温度传感器升级版,FSC100气液数显流量+温度传感器升级版,LDG一体(分体)式电磁流量计传感器升级版,LWGY智能一体化涡轮流量计传感器升级版,SN45电子式流量开关传感器SID西德传感器与控制器RFID气液电子式热导式升级版,电子式流量开关SN60SID西德传感器与控制器,FPD20指针型活塞式流量开关,流量传感器,流量开关,流量开关,压力开关,液位开关,数显流量开关,电子压力开关,防爆流量开关,热式流量开关,防爆压力开关,温度开关,机械式压力开关,流量开关,压力开关是一家专注于自动化科技领域的传感器生产商。产品包括应用于防爆压力开关,热式流量开关,防爆流量开关,数显流量开关,液位开关,压力开关,温度开关,电子压力,流量开关等各类传感器。


关键词
FR11

SN45

流量开关

可调式流量开关

热导式流量开关

热制式流量开关

FR11流量开关

★流量开关使用与维护注意事项
(1)一般泥水里面流量开关不能使用机械式流量开关,应该使用不锈钢外壳电子式流量开关( 热导或者超声波) 比较合适。因为既然是泥水管道,管道内流体是有杂质的,而使用机械式流量开关的原理就是挡片被流体冲开还原,泥水会使挡片不灵敏,导致使用结果根本不理想。而电子式流量开关就不存在这情况,但是电子式中超声波的价格却比较贵,综合性价比来说选电子热导式的会占大多数。
(2)流量开关是流量传感器的一种。流量传感器是可以测定具体的流量值。流量开关不需要测量它的具体流量值,只是流量传感器设定一个值,XIDE西德热式流量开关,超过这个值就输出一个开关量,XIDE西德热式流量开关生产厂,来达到开和关的作用。
(3)有的流量开关是固定值的就改不了。流量开关的上下限设置是厂家根据需求设置的。
(4)流量开关一般是没有电源的,一个简单的触点就可以了,但有的是带流量显示的控制开关,就需要供电了。
准确测量流量至关重要的考虑因素

★液体气体流量开关一般的特点和优势之处:
1.探头可做到很小的尺寸,因而对流体几乎没有压力损失,在很多场合下,XIDE西德热式流量开关供应商,气体流量开关可以直接取代压力开关;
2. 全直通的特性在石油、化工、重工、轻工、生物工程等诸多行业的生产中作用非常。流体的流动受到流量开关中部件的阻碍,气体流量开关可能导致流体堵塞管道等生产事故发生。气体流量开关能在不影响流量的条件下实施在线监控而避免生产事故的发生;
3. 只对流体的流速敏感,因而可以通过配接不同的管道直径,来监控不同大小的流量,监控流量的大小几乎没有限制;
4.适用多种流体介质,在气体流量开关中,同一型号的流量开关即可适用于气体,XIDE西德热式流量开关生产厂家,也可用于液体,如水、油等。只要调节流量开关中的旋钮,即可对气体、液体等流量进行监控;
5. 一些特殊制造的气体流量开关具有电源指示和流量状态指示。可以直观的显示当前管道中流量的状态;
6. 该款流量开关使用集成生产的传感部件和控制电路,传感部分无任何机械运动,驱动部分选用高品质的继电器,因而使可靠性大大提高。
销售热线:13701691001(宋女士)
XIDE
TOOT
SIYNTN
申坦
售后支持:13918608088(范先生)
免费邮寄画册,品牌代理,标件现货,贴牌定制,代工生产…………
